AP2008F系列无线能效监测仪表

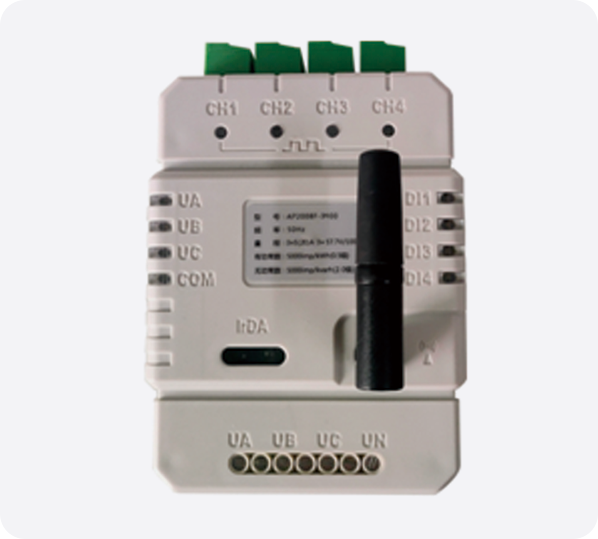

AP2008F-3400无线能效监测仪表
产品简介
AP2008F-3400无线能效监测仪表采用了微处理器技术和数字信号处理技术,测量精度
高,能直接或间接测量电网中的全部电量,安装方便。通过上位机管理平台可远程监视,可作为
一种智能化、数字化的前端采集元件。可广泛应用于数字变电站、变电站自动化、配电自
动化、智能建筑配电和工厂自动化等监测控制系统、能源管理系统、环保监测系统和安防监视报
警系统中,也可应用于企业内部的电参量监测、电能测量、管理和考核。
功能和特点
体积小,重量轻,一个模块可根据用户需要任意组合成1~4路三相电力监测终端。
实时监测1路三相电压,1~4路三相电流、功率、功率因数、频率、漏电、四象限电能、分时电能(尖峰平谷)、THD、谐波、电能质量等电量参数。
具有四象限电能的两套分时电能,12个计量时段(尖峰平谷) ,96个计量单元,可自由设置。
通过温度传感器对其每一根线路的运行温度进行监测并控制。
接受标准CT和PT输入。可编程,能灵活的测量显示线路的一次侧或二次侧测量值。CT可 在5A~ 2000A范围内直接测量,提高了电流的测量精度。
四路开关量输入,可实现远程观察开关断合及设备的运行状态。
具有RS485 (Modbus协议) 、无线LORA、 GPRS/4G等 通讯接口,方便组网数据采集传递。
安装灵活方便,可轨道安装、线缆捆绑安装。并具有电压线缆穿刺取电,铅封防改装防护。
满足国家标准GB/T13978-2008、GB/T17215-2008以及 电力行业标准DL/T614-2007的相关要求。

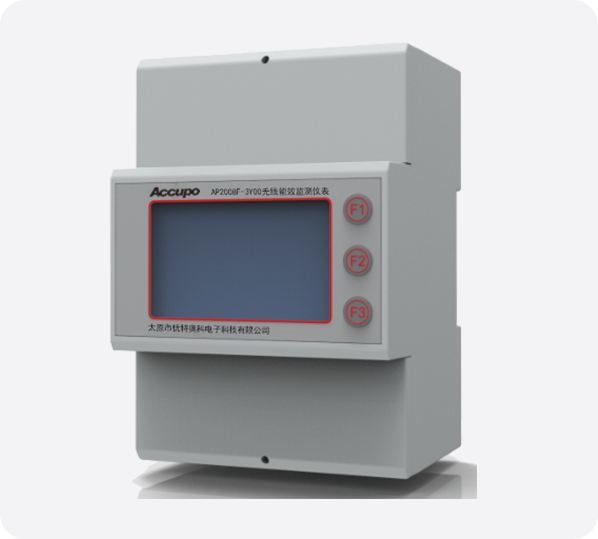

AP2008F-3Y00无线能效监测仪表
产品简介
AP2008F-3Y00无线能效监测仪表主要针对用电终端计量监测改造方案,由监测装置和CT模块组成,采用开口互感器和水晶头连接模式,极大地简化了现场的布线。主要适用于AC220/380V低压配电系统中的配电柜、开关柜等,支持4个三相回路测量。具有三相回路的总参数(总功率、总电能等)和分相参数的测量和计量功能。外置互感器,最大支持1000A电流测量,满足不同的现场应用需求。标准35mm导轨安装。
功能和特点
大屏液晶显示
实时参数测量:各回路单/三相电压、单/三相电流、单/三相有功功率、单/三相无功功率、单/ 三相视在功率、单/三相功率因数、频率
需量计算:各回路三相平均电流、三相总有功功率、三相总无功功率、三相总视在功率需量
计费测量:各回路总有功电度、总无功电度、四象限电度
数据冻结:各回路小时用电冻结、日用电冻结、月用电冻结
通信功能:RS485、NB-IoT 通讯通讯,Modbus-RTU 协议
