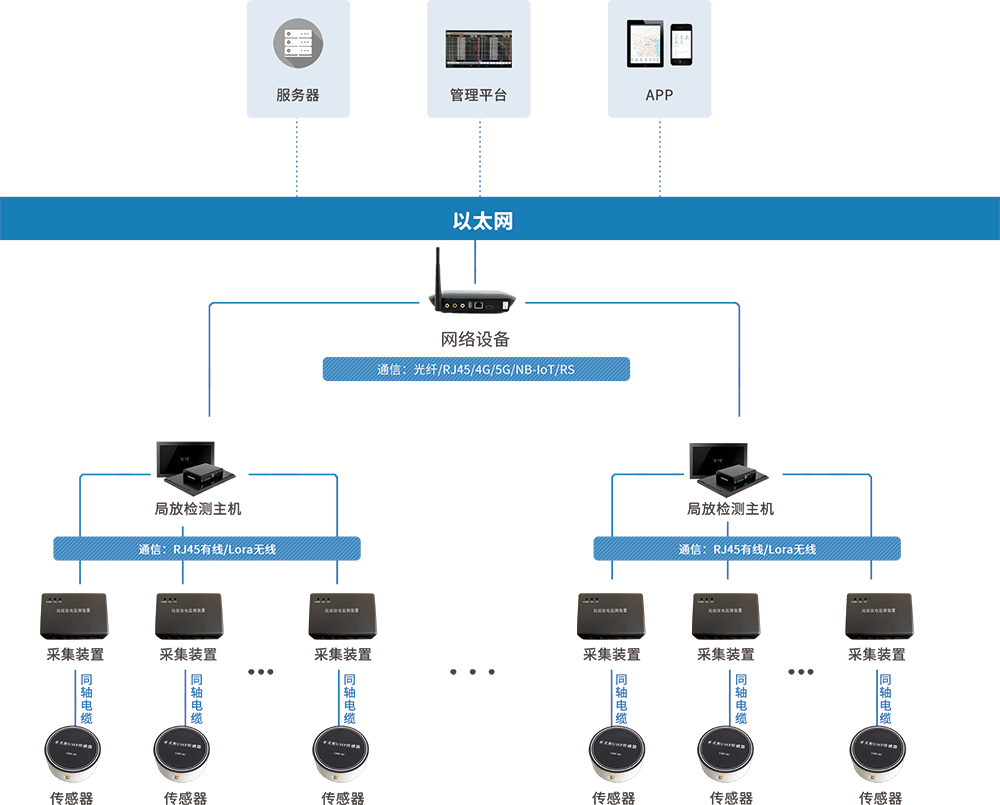

局部放电超高频检测技术是一种非接触的检测方法,依据“场”的原理,它通过天线传感器接收局部放电过程中辐射的超高频电磁波,从而实现局部放电的检测。 开关柜局部放电超高频法是开关柜局部放电检测的一种新型方法。由于超高频传感器所接收信号频率高、因此受外界干扰影响小,可以大大地提高开关柜局部放电检测的灵敏度与可靠性。超高频传感器所检测的信号,经过同轴电缆送往开关柜局部放电在线采集装置,进行放大、滤波、检波,数字脉冲提取、数字滤波、局放特征量计算等数字化处理,并完成局放可视化操作、局放判断、数据存储、数据上送等功能。

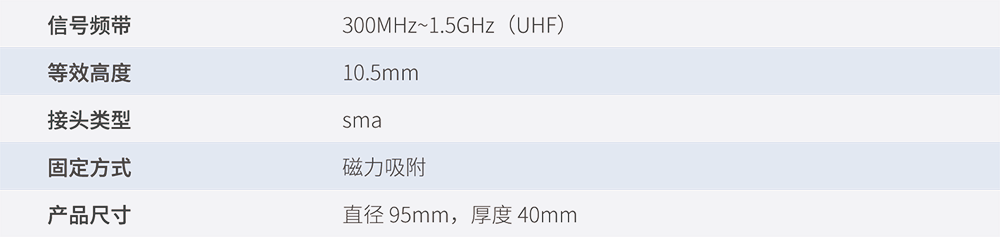

AP3331-608B型 UHF局放传感器采用超高频技术,直接依靠磁吸安装在开关柜电缆室内壁上,安装过程简单快捷,无源,无需要供电,起到收集超高频电磁波信号的作用,通过同轴电缆线将采集到的信号传输到局部放电采集器。

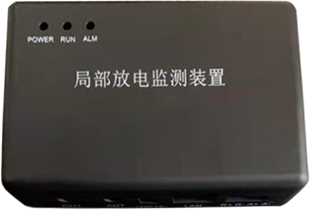

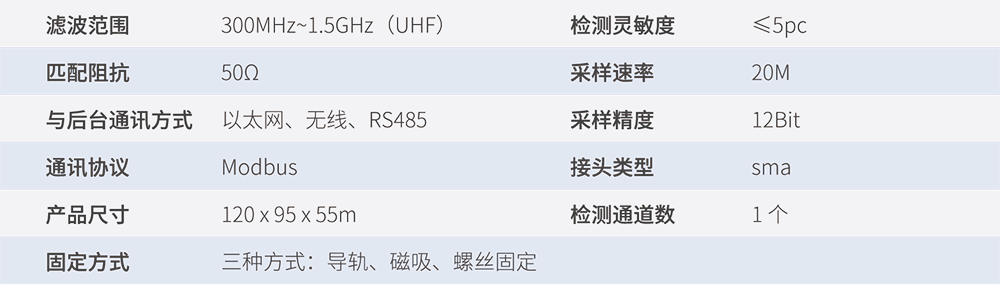

AP3331-608B型局放采集装置通过同轴电缆接收超高频传感器所采集的局部放电信号,并对该信号进行滤波、检波、脉冲提取、数字滤波、局放特征量计算等数字化处理,并进行局放判断、数据存储、数据上送等功能。采用嵌入式高速处理器、CPLD 和射频芯片,保证了高速采集局放信号和信号处理。局放采集器与主机采用多种通信方式,分别有无线传输、RS485 传输和网线传输。供电方式:12VDC 或者 220VAC。安装在开关机仪表室,安装方式有三种:磁吸附安装、导轨固定安装和螺丝固定安装。
AP3332-800C型触摸式局放监测主机是一款集局放监测器工作状态的监测、现场局放显示,报警提示和输出,事件记录及数据记录于一体的现场局放监测仪,并可修改现场无线局放监测器的地址等参数。 用于接收局放采集器的局放数据,并进行实时展现、历史展现,以及报警功能。
