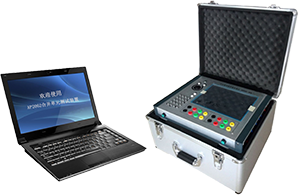

AP2062合并单元测试装置

产品简介

AP2062合并单元测试装置是太原市优特奥科电子科技有限公司专门为电力系统针对合并单元模块全面系统检测而设计的产品。该装置采用了微处理技术和数字信号处理技术，集多种类型合并单元测试于一体。可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型合并单元的全面系统检测。

功能和特点

测试装置可同时输出模拟信号、SMV采样值报文、FT3报文、GOOSE报文作为标准通道输入到合并单元，并在内部对这些标准通道进行采集。被测合并单元同时接收到标准通道输出，处理后以SMV或Ft3的方式发送给测试装置，测试装置将被测通道与标准通道一一对比，从而自动得到合并单元的幅值、频率、相位误差。

该测试装置支持合并单元的所有测试项目。有精度测试功能；时间同步测试；绝对额定延时测试；SOE响应时间测试；IEC-61850规约测试；数字报文故障测试；数字报文监控分析统计；网络压力测试；录波回放功能；合并单元母线电压切换、并列功能测试。

对输出的模拟信号进行回采提高精度。通过选取超低温漂元件、降低功耗温升、温度补偿等多种方法控制温漂，采集幅值精度达到0.05%、相位精度达到0.01°。

本装置内部集成高精度信号源和采集电路。不需要外接信号源，本装置能独立完成合并单元测试，且适合闭环自动测试。

时间同步性能直接关系到测量幅值、频率、相位等重要参数的准确性。本装置能够实现精准的时间性能。发送均匀性误差<0.1μs；报文时间戳标记误差<0.1μs；同步时钟误差<1μs。

能够仿真数字变电站现场数字报文各种报文异常现场，便于测试合并单元在异常条件下的反应能力和处理方式。可以模拟的数字故障包括丢帧、错序、品质因素异常、同步标志异常、均匀性抖动、错值、GOOSE超时、GOOSE断链、网络风暴等。

支持丰富的报文分析统计功能。包括原始报文解析、同步标志和品质因素变化监控、均匀性统计、总报文计数、丢失报文计数、瞬时值突变触发等功能

性能指标

类型	名称	输出范围	精度	分辨率
模拟大信号输出	交流电压	6×125V	±0.05%	0.001V
	交流电流	6×20A	±0.05%	0.00001A
	直流电压	6×176V	±0.1%	0.001V
	直流电流	6×10A	±0.1%	0.00001A
	频率	0~1000Hz	1mHz	0.001Hz
模拟小信号输出	交流电压	12×10V	±0.05%	0.00001V
	直流电压	12×10V	±0.05%	0.00001V
	频率	0~1000Hz	1mHz	0.001Hz
光纤网口	SC接口6对 100Base-FX(100Mbit、多模光纤、全双工)
光纤串口	SC接口5对 2M～10M多模光纤
同步接口	支持：GPS（内置）、PPS、IRIG-B(DC)、IEEE1588 P2P（或E2E）
开关量输入	8路，规格：10-250VDC或空接点,自动识别
开关量输出	8路，规格：空接点。交直流开断能力：0.5A,250V
电源	AC:175V～265V 频率：50Hz
